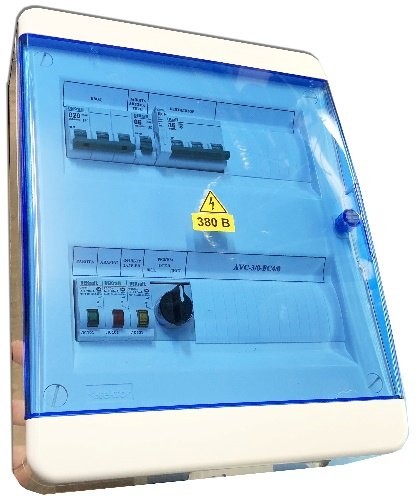

Щит автоматики приточной установки AIRS ЩУП-Е-П/36/1-3/М
⚙️ Подбор и заказ
Описание
AIRS ЩУП-Е-П/36/1-3/М — вентиляторы 1-3 · 36 кВт нагреватель · металл IP31. Щит автоматики приточной или приточно-вытяжной установки с электрическим нагревателем: держит температуру приточного воздуха, управляет вентиляторами, заслонкой и защищает калорифер от перегрева.
Цена
Технические характеристики
| Питание щита | 3ф, 380 В + N + PE, 50 Гц |
| Исполнение | вентиляторы 1-3 · 36 кВт нагреватель · металл IP31 |
| Мощность нагревателя | 3 – 36 кВт |
| Управление нагревом | ступенчатое |
| Корпус | пластик IP40 · металл IP31 |
| Вентиляторы | приточный и вытяжной, раздельное управление — опция |
| Заслонка | электропривод с возвратной пружиной |
| Защиты | перегрев калорифера, работа без потока воздуха, засорение фильтра |
| Исполнения | базовое · раздельное управление · с частотным преобразователем |
Что делает щит
Щит поддерживает заданную температуру приточного воздуха, ступенчато включая секции электрического калорифера. Перед пуском открывается воздушная заслонка, затем стартуют вентиляторы; при останове калорифер отключается раньше вентилятора, чтобы снять остаточное тепло.
Калорифер защищён от перегрева и от работы без потока воздуха — это две независимые цепи. Дополнительно щит следит за засорением фильтра и останавливает установку по сигналу пожарной автоматики.
Что это даёт
Где применяется
- Приточные установки офисов, магазинов, кафе
- Приточно-вытяжные системы небольших зданий
- Помещения без доступа к теплосети — нагрев только электрический
- Модернизация приточки со старой автоматикой
Схема подключения
Схема подключения входит в паспорт щита и идёт в комплекте поставки. Пришлём заранее: напишите в форме на этой странице или позвоните — подберём исполнение и вышлем схему на согласование до заказа.
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Защита от работы без потока воздуха обязательна: при остановке вентилятора нагреватель должен отключаться мгновенно.
Щит держит вентилятор в работе ещё некоторое время после снятия нагрева — иначе остаточное тепло повреждает калорифер и корпус установки.
Подбор и заказ. Назовите расход воздуха, мощность нагревателя и вентиляторов, тип системы — подберём исполнение и посчитаем цену в калькуляторе выше.
