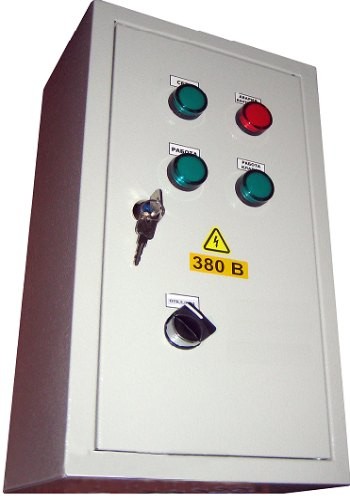

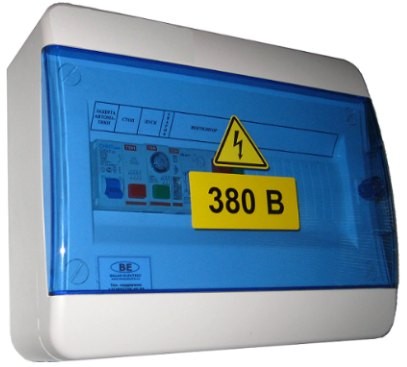

Щит автоматики приточной установки AIRS ЩУП-W-ПВ/3/3-3/Ч
⚙️ Подбор и заказ
Описание
AIRS ЩУП-W-ПВ/3/3-3/Ч — вентиляторы 3-3 · 3 кВт, с частотным преобразователем. Щит автоматики приточной установки с водяным калорифером: поддерживает температуру приточного воздуха, управляет смесительным узлом и насосом, защищает калорифер от замораживания.
Цена
Технические характеристики
| Питание щита | 3ф, 380 В + N + PE, 50 Гц |
| Исполнение | вентиляторы 3-3 · 3 кВт, с частотным преобразователем |
| Мощность вентиляторов | 1 – 6,5 кВт |
| Управление узлом | привод смесительного клапана 0–10 В |
| Защита от замораживания | по температуре воздуха и по обратной воде |
| Насос | управление циркуляционным насосом |
| Корпус | металл, навесной |
| Опции | частотный преобразователь · управление ККБ · водяное охлаждение |
| Защиты | засорение фильтра, авария вентилятора, останов по сигналу «Пожар» |
Что делает щит
Щит держит заданную температуру приточного воздуха, изменяя расход теплоносителя через смесительный узел сигналом 0–10 В. Циркуляционный насос включается по погоде и остаётся в работе, когда установка остановлена в холодный период.
Защита от замораживания идёт по двум каналам: по температуре воздуха за калорифером и по температуре обратной воды. При угрозе щит закрывает заслонку, останавливает вентилятор и полностью открывает клапан теплоносителя.
Что это даёт
Где применяется
- Приточные установки зданий с доступом к теплосети
- Приточно-вытяжные системы офисов и производств
- Установки с водяным калорифером и смесительным узлом
- Системы с охлаждением от ККБ
Схема подключения
Схема подключения входит в паспорт щита и идёт в комплекте поставки. Пришлём заранее: напишите в форме на этой странице или позвоните — подберём исполнение и вышлем схему на согласование до заказа.
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Отключённая защита — самая частая причина разморозки калорифера в первый же холодный период.
Если насос включён отдельно, зимой автоматика не сможет прогреть калорифер перед пуском и защитить его при аварии.
Подбор и заказ. Назовите расход воздуха, параметры теплоносителя, мощность вентиляторов и нужные опции — подберём исполнение и посчитаем цену в калькуляторе выше.
