Электропривод AIRS TF24
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS TF24 — привод на 3 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC/DC 24В; двухпозиционное управление «открыто/закрыто»; возвратная пружина закрывает створку при пропадании питания.
Что это даёт
Технические характеристики
| Номинальное напряжение | AC/DC 24В |
| Крутящий момент | 3 Н·м |
| Тип управления | Двухпозиционное |
| Возвратная пружина | Есть |
| Класс защиты | IP54 |
| Диапазон температур | −30…+60 °C |
| Взрывозащищённое исполнение | Возможно |
| Гарантия | 12 месяцев |
Назначение и принцип действия
Привод с возвратной пружиной: при подаче питания взводит пружину и удерживает клапан, при снятии питания пружина автоматически возвращает клапан в исходное положение. Возможно взрывозащищённое исполнение.
Монтаж
Привод монтируется непосредственно на вал клапана и фиксируется штатным монтажным комплектом. Направление вращения и угол поворота настраиваются механическими упорами. Допускается любое монтажное положение.

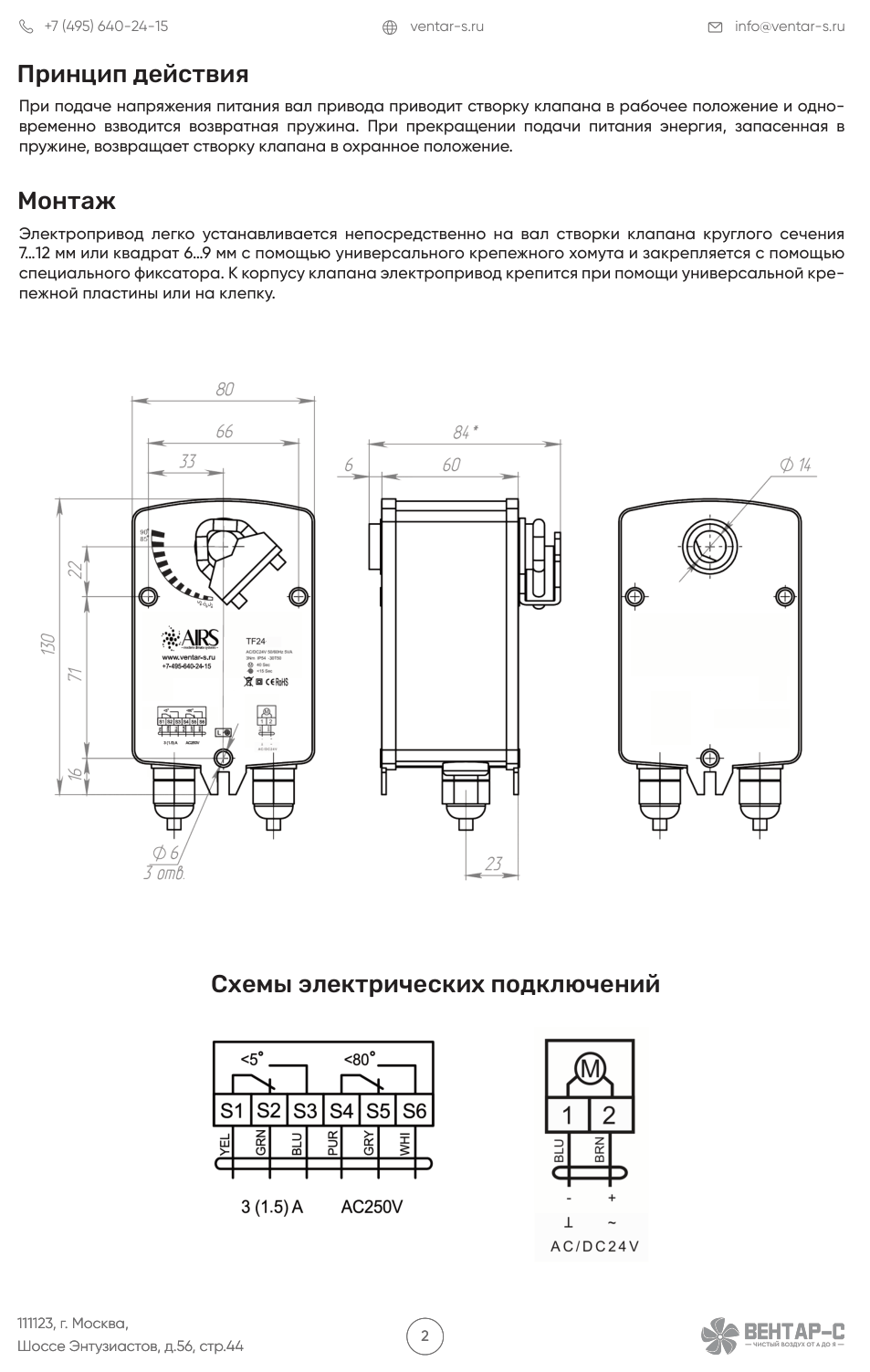

Чертежи и схемы
Как подобрать
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Комплектация и гарантия
В комплект входят электропривод, монтажный кронштейн и крепёж. Гарантийный срок — 12 месяцев. Поставка со склада и под заказ.
Полные технические характеристики, габаритный чертёж и схема подключения приведены в паспорте и техническом листе на странице товара.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
