Настенные вентиляторы Ostberg KVFU EC

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументысертификаты и техописание — по запросу

Настенные вентиляторы Ostberg KVFU EC (Östberg, Швеция): 10 типоразмеров, EC-двигатель, 230 В, мощность 98–219 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

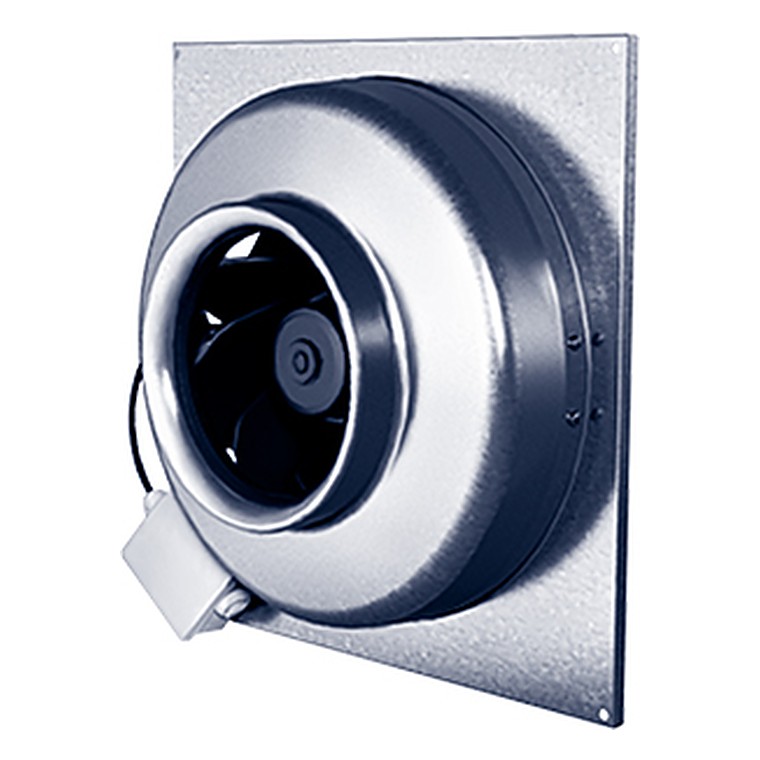

Настенные вентиляторы KVFU EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы KVFU EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров10

Напряжение230 В

Мощность98–219 Вт

Ток0,79–1,23 А

Вес2,7–5,9 кг

Диаметр100–315 мм

Данные производителяобновлено 23.04.2019

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм										Вес,	Схема
	жение,	мощн.	А	вращ.,	t, °С	защиты	Размеры, мм										кг	эл.
	В/Гц	Вт		об/мин		эл/двиг.	a	b	c	Ød1	Ød2	e	f	g	h	j		подкл.
KVFU 100 C EC	230/50	100	0,79	3570	60	IP 54	310	295	140	100	240	170	7	91	21	24	2,7	30
KVFU 125 C EC	230/50	98	0,79	3550	60	IP 54	310	295	140	125	240	170	7	91	20	24	2,7	30
KVFU 160 B EС	230/50	98	0,81	3550	60	IP 54	335	320	155	160	268	180	7	80	25	24	2,8	30
KVFU 160 C EC	230/50	125	0,97	2870	60	IP 54	400	385	195	160	342	205	10	100	26	20	3,3	30
KVFU 200 A EC	230/50	122	0,96	2840	60	IP 54	400	385	195	200	342	205	10	98	28	20	3,4	30
KVFU 200 B EC	230/50	154	1,20	3260	50	IP 44	400	385	195	200	342	205	10	98	28	21	3,6	31
KVFU 250 A EС	230/50	122	0,96	2870	60	IP 54	400	385	195	250	342	205	10	94	31	20	3,4	30
KVFU 250 B EC	230/50	152	1,18	3300	50	IP 44	400	385	195	250	342	205	10	94	31	21	3,6	31
KVFU 315 B EC	230/50	158	1,23	2930	50	IP 44	460	445	225	315	400	235	12	128	29	19	4,4	31
KVFU 315 C EC	230/50	219	0,99	2530	60	IP 54	460	445	225	315	400	235	12	120	37	43	5,9	31

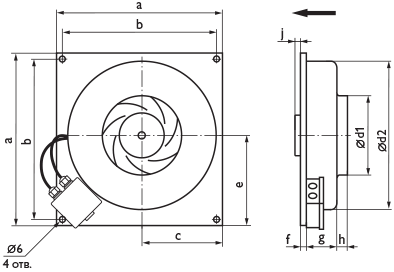

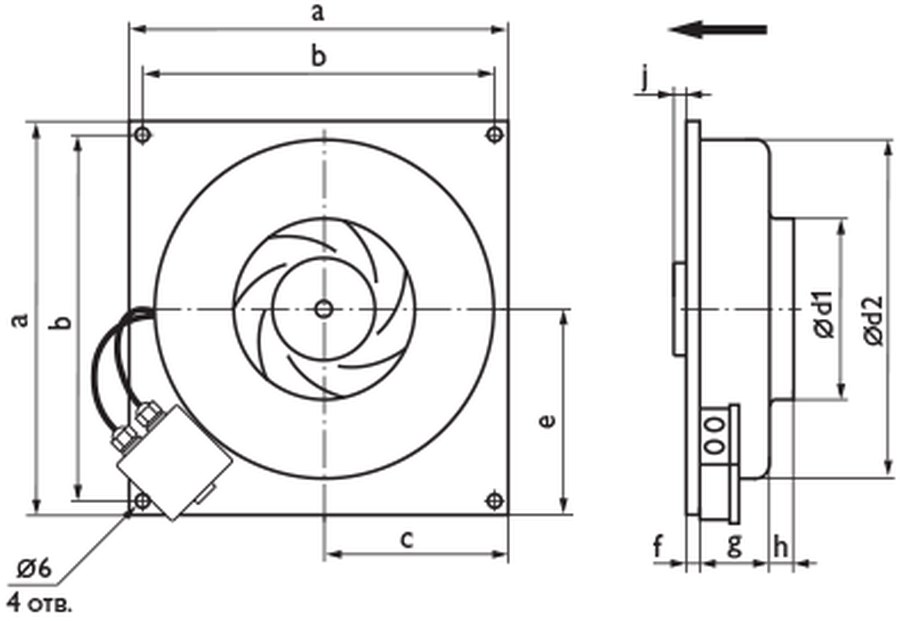

Чертёж и присоединительные размеры

Аэродинамические характеристики

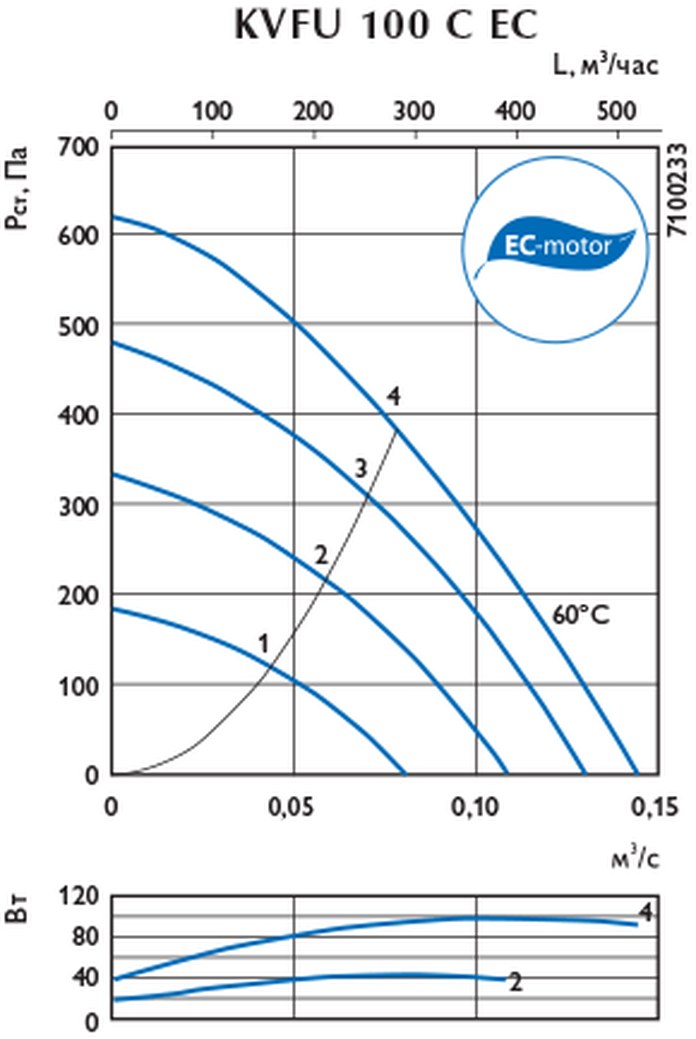

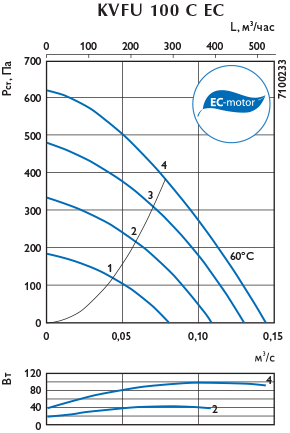

Аэродинамическая характеристика — KVFU 100 EC

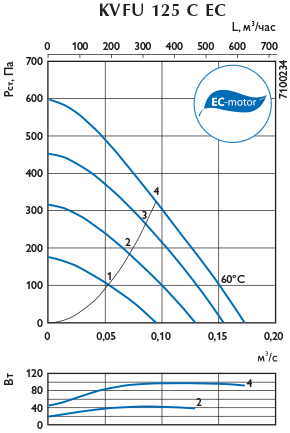

Аэродинамическая характеристика — KVFU 125 EC

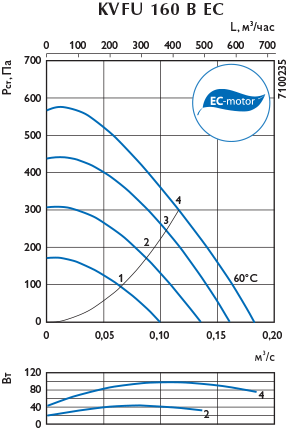

Аэродинамическая характеристика — KVFU 160 BEC

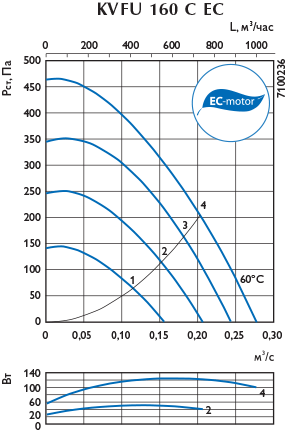

Аэродинамическая характеристика — KVFU 160 CEC

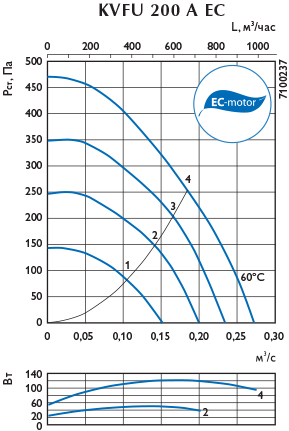

Аэродинамическая характеристика — KVFU 200 AEC

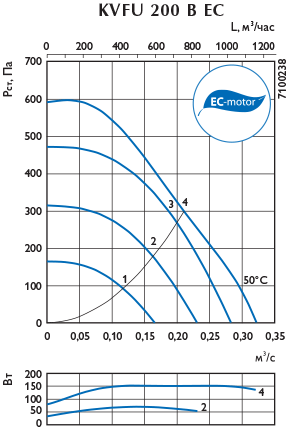

Аэродинамическая характеристика — KVFU 200 BEC

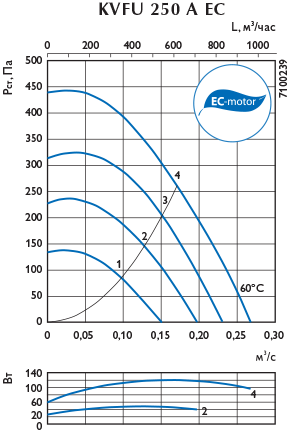

Аэродинамическая характеристика — KVFU 250 AEC

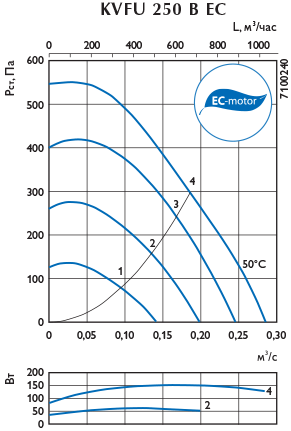

Аэродинамическая характеристика — KVFU 250 BEC

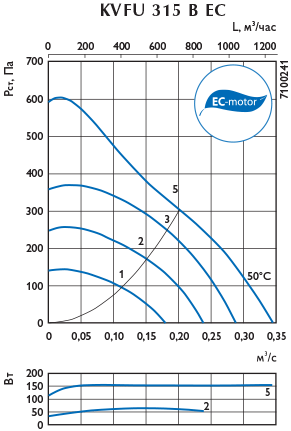

Аэродинамическая характеристика — KVFU 315 BEC

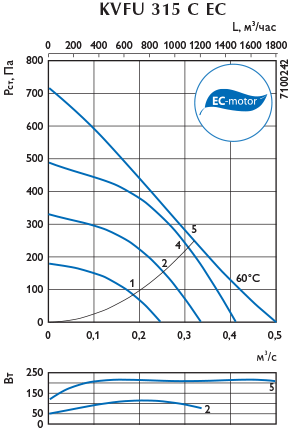

Аэродинамическая характеристика — KVFU 315 CEC

Шумовые характеристики

Модель		LpA	LwA	LwA
		LpA	LwA	LwA
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
KVFU 100 C EC	К входу	73	80	55	68	73	76	69	69	67	54
	К выходу	73	80	40	49	59	69	76	75	67	55
	К окружению	46	53	28	34	44	45	49	45	45	35
KVFU 125 C EC	К входу	71	78	55	65	72	74	69	69	67	56
	К выходу	73	80	40	48	58	69	76	76	68	56
	К окружению	46	53	36	30	43	44	49	43	46	38
KVFU 160 B EС	К входу	68	75	58	63	69	70	66	65	63	55
	К выходу	71	78	42	49	59	68	74	74	67	56
	К окружению	48	55	30	32	43	48	50	50	44	34
KVFU 160 C EC	К входу	67	74	55	64	69	68	63	65	62	52
	К выходу	70	77	43	49	60	70	74	71	66	57
	К окружению	46	53	26	30	39	48	48	47	43	33
KVFU 200 A EC	К входу	67	74	55	64	69	68	63	65	62	52
	К выходу	69	76	45	50	62	70	73	70	63	54
	К окружению	47	54	30	35	44	49	50	48	44	32
KVFU 200 B EC	К входу	71	78	60	70	73	71	68	69	68	57
	К выходу	74	81	47	53	64	74	78	76	70	59
	К окружению	51	58	31	36	43	56	51	49	45	34
KVFU 250 A EC	К входу	77	84	66	76	79	77	74	75	74	63
	К выходу	71	78	47	52	65	71	74	72	64	56
	К окружению	51	58	31	35	45	52	51	54	45	33
KVFU 250 B EC	К входу	73	80	61	70	75	74	69	71	68	58
	К выходу	75	82	50	56	68	75	78	77	71	60
	К окружению	55	62	38	43	50	56	56	57	51	38
KVFU 315 B EС	К входу	71	78	65	71	69	67	67	71	69	58
	К выходу	70	77	52	58	63	70	72	72	68	55
	К окружению	50	57	29	38	46	50	51	51	46	35
KVFU 315 C EC	К входу	70	77	54	59	62	68	68	73	70	70
	К выходу	70	77	37	50	57	70	72	72	67	65
	К окружению	52	59	22	30	46	53	52	55	48	39

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

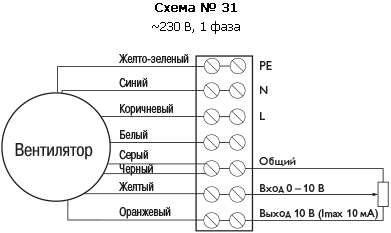

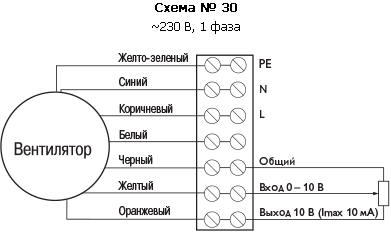

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.

Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.

При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
