Клапан приточный КИВ-125-1000 Quadro S

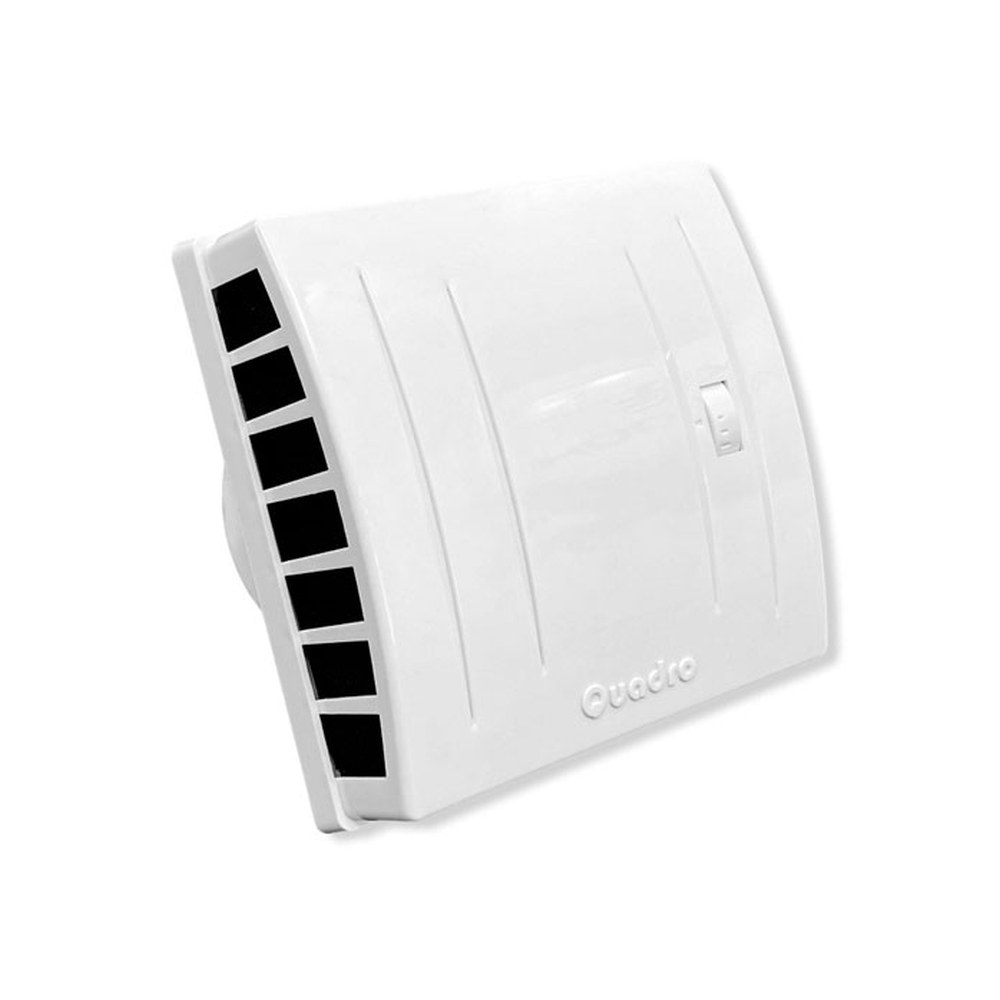

КИВ-125-1000 — приточный стеновой клапан с каналом Ø125 мм длиной 1000 мм: для толстых стен и фасадов с утеплением, лишнее отрезается при монтаже. Оголовок Quadro S — плоская панель с тонким профилем, почти не выступает из стены.

Как работает

Клапан представляет собой сквозной канал в наружной стене. В состав входят: внутренний оголовок с регулировочной ручкой и фильтром, теплоизолированный пластиковый канал и наружная решётка с сеткой от насекомых. Оголовок Quadro S выполнен плоской панелью: корпус утоплен в канал, наружу выходит только лицевая пластина с зазором по периметру, через который воздух выходит вдоль стены.

Приток обеспечивается за счёт разрежения, создаваемого вытяжной вентиляцией: воздух поступает с улицы, очищается фильтром EU3, подогревается вблизи отопительного прибора и распределяется по помещению без ощутимых сквозняков. Количество поступающего воздуха регулируется поворотом ручки на оголовке или шнуром (при высоком расположении) — плавно, вплоть до полного закрытия.

Конструкция и материалы

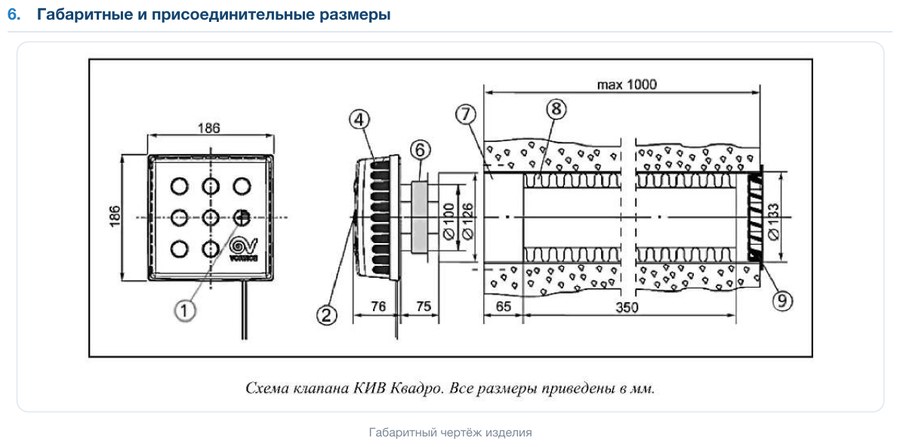

Канал — труба Ø125 мм длиной 1000 мм с теплошумоизоляцией: рассчитан на толстые стены и фасады с наружным утеплением, где обычной длины не хватает до вентилируемого зазора. Оголовок Quadro S — плоская квадратная панель с минимальным выносом от стены, внутри фильтр и заслонка расхода.

Что это даёт

Где применяется

• Стены толще 500 мм: старый фонд, толстая кладка, монолит с широкими простенками
• Фасады с наружным утеплением и вентилируемым зазором — канал доводится до наружной решётки
• Интерьеры, где видимая часть должна быть минимальной: панель почти не выступает из стены
• Комнаты с мебелью у наружной стены — плоскому оголовку хватает небольшого выноса

Как подобрать и смонтировать

• Отверстие сверлится алмазной коронкой Ø132 мм; канал 1000 мм отрезается по толщине стены вместе с наружным утеплением, сращивать трубу не нужно
• Отверстие ведут с уклоном 2–3° в сторону улицы: конденсат уходит наружу, а не по стене в комнату
• Клапан располагают за отопительным прибором или над ним — поступающий воздух подогревается и распределяется без сквозняка
• Наружная решётка закрепляется так, чтобы жалюзи располагались горизонтально

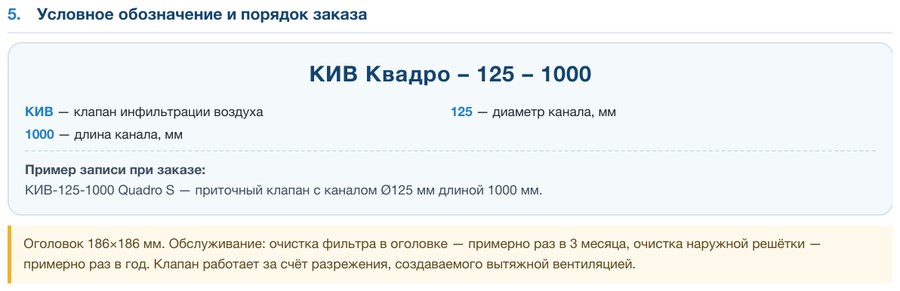

Расшифровка маркировки

Особенности

Приток без сквозняков

Фильтр EU3

Защита от шума и пыли

Регулировка до полного закрытия

Когда выбирают это исполнение

Длину 1000 мм берут для толстых стен и утеплённых фасадов: лишнее просто отрезается при монтаже. Оголовок Quadro S — плоская квадратная панель с тонким профилем: почти не выступает из стены и меньше заметен в интерьере.

Важно знать
