Клапан приточный КИВ-125-1000 Quadro

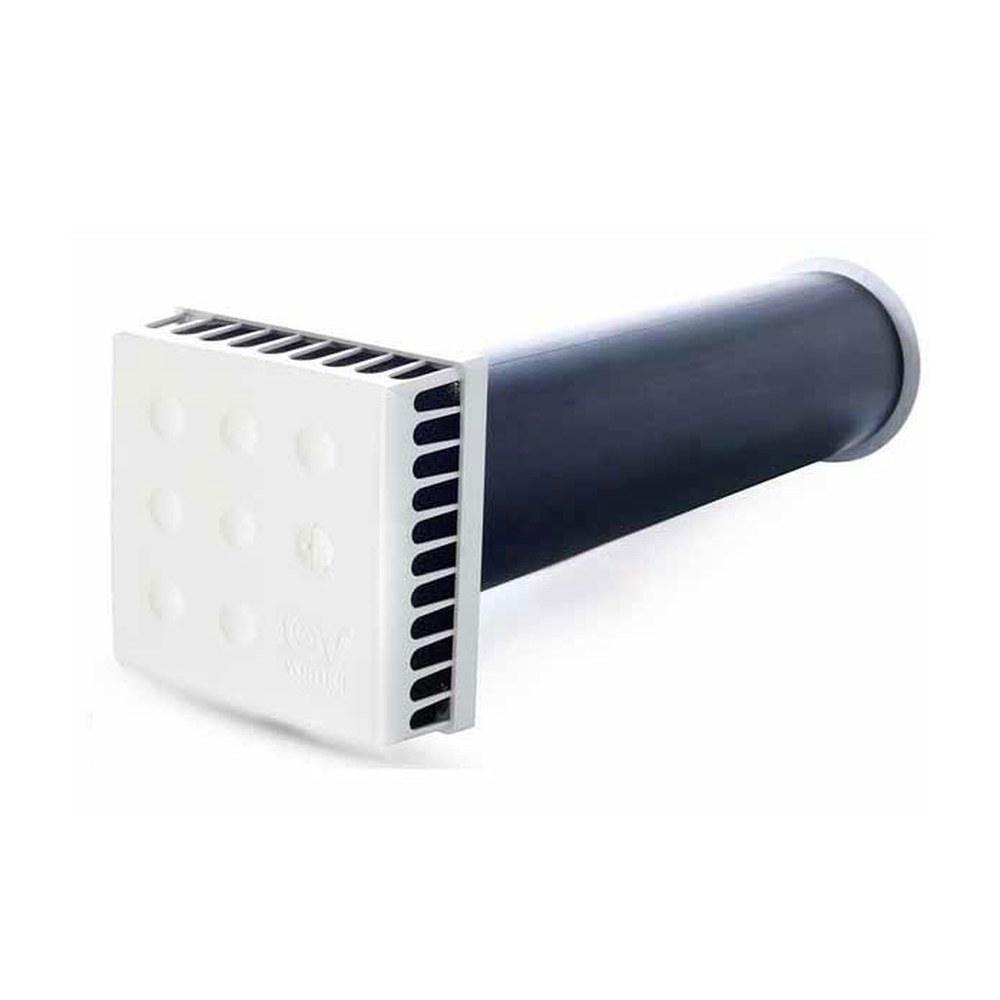

КИВ-125-1000 — приточный стеновой клапан с каналом Ø125 мм длиной 1000 мм: для толстых стен и фасадов с утеплением, лишнее отрезается при монтаже. Оголовок Quadro — квадратная панель с рассекателем: поток идёт вдоль стены, без сквозняка. Оголовок Quadro собран из квадратной панели и внутреннего рассекателя: панель отстоит от стены, воздух выходит по всему периметру и разворачивается вверх вдоль стены.

Как работает

Приток обеспечивается за счёт разрежения, создаваемого вытяжной вентиляцией: воздух поступает с улицы, очищается фильтром EU3, подогревается вблизи отопительного прибора и распределяется по помещению без ощутимых сквозняков. Количество поступающего воздуха регулируется поворотом ручки на оголовке или шнуром (при высоком расположении) — плавно, вплоть до полного закрытия.

Конструкция и материалы

Канал — труба Ø125 мм длиной 1000 мм с теплошумоизоляцией: рассчитан на толстые стены и фасады с наружным утеплением, где обычной длины не хватает до вентилируемого зазора. Оголовок Quadro — квадратная панель с рассекателем: поток разворачивается вдоль стены, фильтр и заслонка внутри.

Что это даёт

Где применяется

• Стены толще 500 мм: старый фонд, толстая кладка, монолит с широкими простенками
• Фасады с наружным утеплением и вентилируемым зазором — канал доводится до наружной решётки
• Комнаты, где клапан ставят над отопительным прибором: рассекатель разворачивает поток вдоль стены
• Спальни и детские — приток идёт вверх, без сквозняка на человека

Как подобрать и смонтировать

• Отверстие сверлится алмазной коронкой Ø132 мм; канал 1000 мм отрезается по толщине стены вместе с наружным утеплением, сращивать трубу не нужно
• Отверстие ведут с уклоном 2–3° в сторону улицы: конденсат уходит наружу, а не по стене в комнату
• Клапан располагают за отопительным прибором или над ним — поступающий воздух подогревается и распределяется без сквозняка
• Наружная решётка закрепляется так, чтобы жалюзи располагались горизонтально

Расшифровка маркировки

Особенности

Приток без сквозняков

Фильтр EU3

Защита от шума и пыли

Регулировка до полного закрытия

Когда выбирают это исполнение

Длину 1000 мм берут для толстых стен и утеплённых фасадов: лишнее просто отрезается при монтаже. Оголовок Quadro — квадратная панель с рассекателем: поток идёт вдоль стены и не дует на человека.

Важно знать
